Как разобрать ДМРВ

Необходимый инструмент:

• отвертка плоская
• ключ на 10
• ножик
• герметик
• маленькая крестовая отвертка

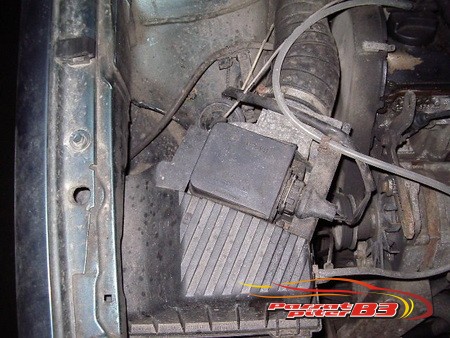

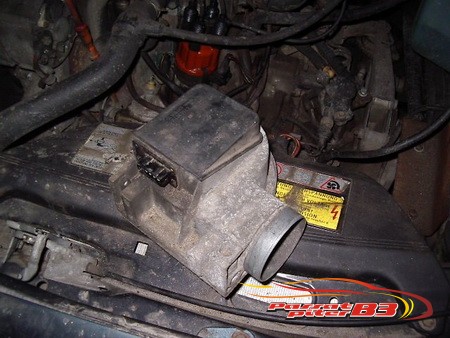

1. Открываем капот и видим ДМРВ на корпусе воздушного фильтра

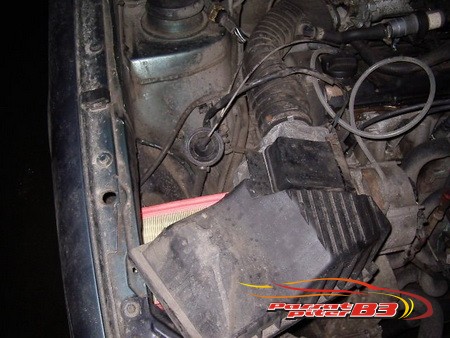

2. Отсоединяем трубочки (справа сбоку крышки), снимаем хомут и отстыковываем шланг воздуховода

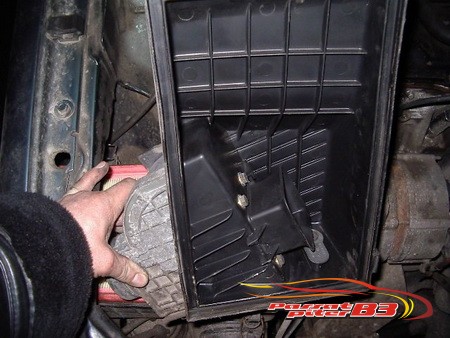

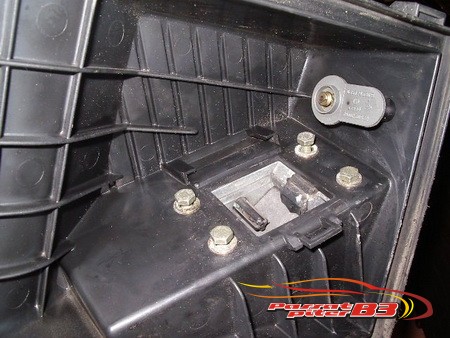

3. Смотрим внутрь снятой крышки и видим 4 винта на 10



4. Откручиваем и снимаем с крышки ДМРВ

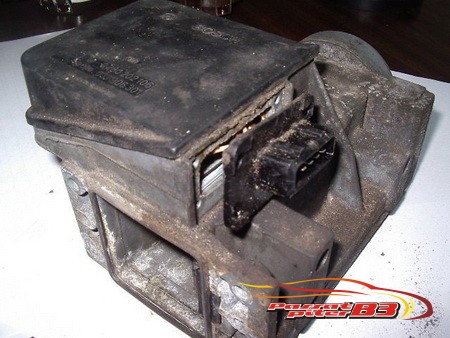

5. Срезаем по периметру пластиковой крышки старый герметик (для удобства можно открутить разъем)

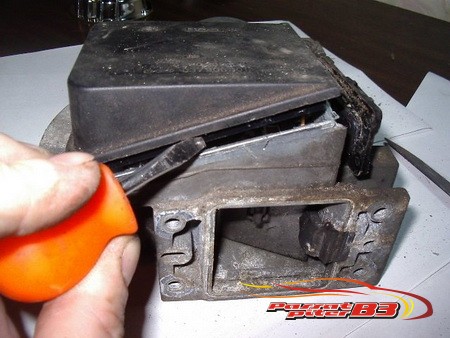

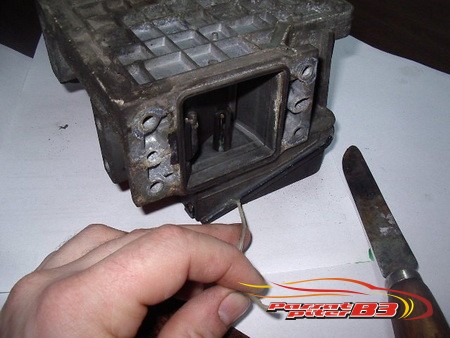

6. Поддеваем отверткой крышку и аккуратно снимаем

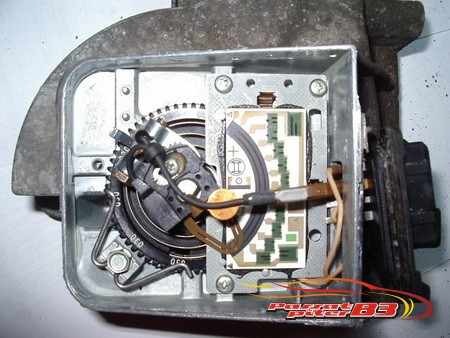

7. Перед вами ДМРВ (вернее его плата), держится на трех винтах



отчетливо видны риски от контактов, чтобы сместить плату - ослабляем три винтика ее крепления и чуть сдвигаем.
Теперь контакты бегают по свежему графиту.

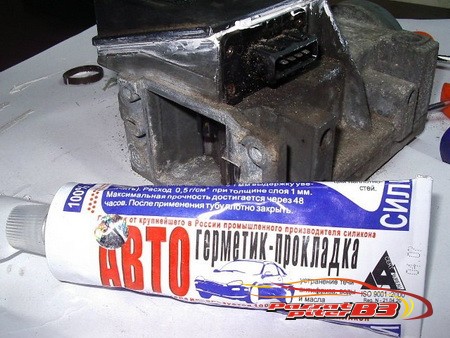

8. Крышку приклеиваем обратно герметикой

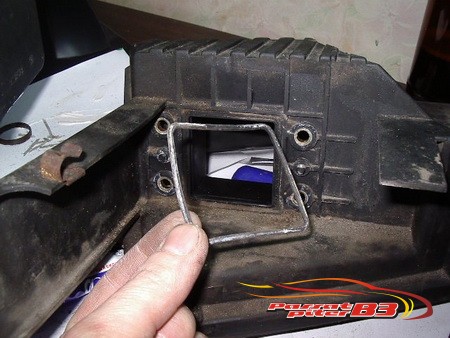

9. Собираем в обратном порядке, тока не потеряйте прокладку - см.рис. ниже

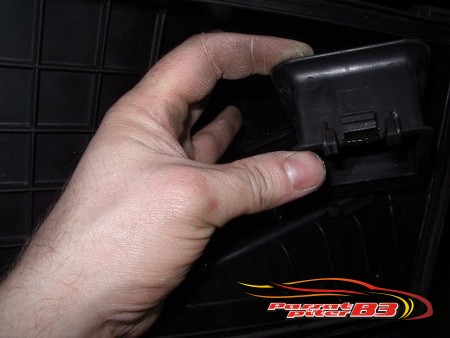

Кстати, для удобства сборки-разборки можно отстегнуть раструб который находится в районе 4-х болтов крепления ДМРВ в крышке.





Проверено на: Passat B3, GT, 1.8 PF
